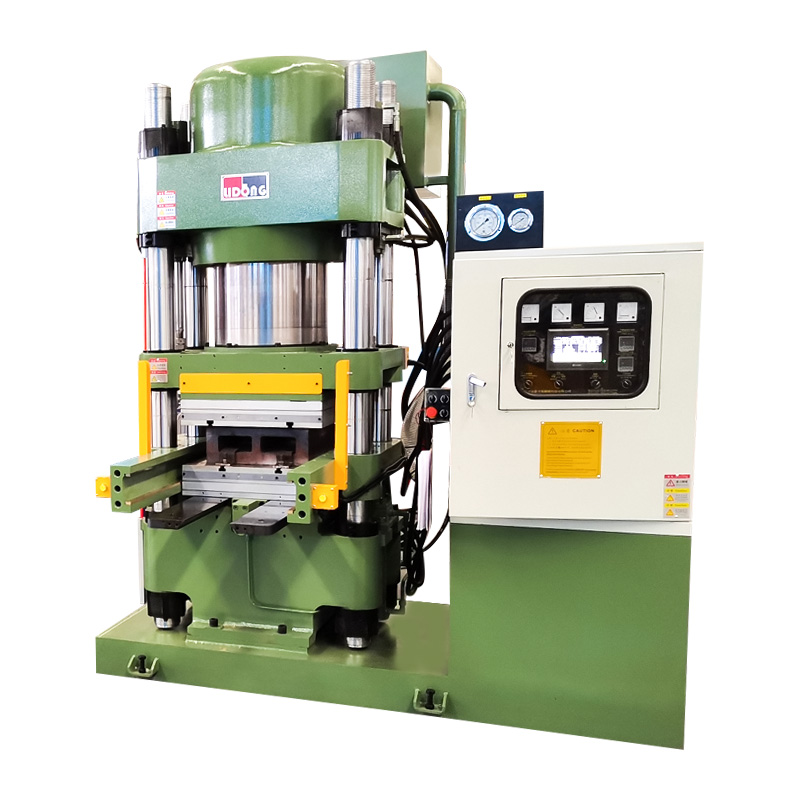

Train Bremse Shoe Press Machine

A tog bremsesko pressemaskin er en kritisk del av produksjonsutstyret hvis ytelse direkte bestemmer kvaliteten, konsistensen og langsiktige påliteligheten til bremseskoene den produserer. Togbremsesko opererer under ekstrem mekanisk påkjenning og absorberer den kinetiske energien til tungt lastede jernbanekjøretøyer som kjører i hastighet, og konsekvensene av en understandard bremsesko i drift kan være alvorlige. Dette gjør valget av riktig togbremseskopressemaskin til en av de mest konsekvente anskaffelsesbeslutningene en bremsekomponentprodusent kan ta. Å forstå hvilke funksjoner som virkelig betyr noe, og hvorfor, er grunnlaget for en velinformert kjøpsbeslutning.

Kjernefunksjonen til en togbremseskopressemaskin er å påføre kontrollert, konsistent hydraulisk trykk på en kompositt- eller friksjonsmaterialblanding plassert i en nøyaktig maskinert form, og danner materialet til en ferdig bremsesko med riktig tetthet, dimensjoner og mekaniske egenskaper. Hvert designtrekk ved en kvalitetspressemaskin for togbremser er orientert mot å oppnå dette resultatet pålitelig, gjentatte ganger og med et minimum av sløsing over lengre produksjonsserier. Funksjonene som skiller høyytelsesmaskiner fra tilstrekkelige kan grupperes i fire hovedkategorier: trykksystemdesign, strukturell stivhet, kontrollsystemevne og formkompatibilitet.

Trykksystemdesign: Flytende oljesylinderteknologi

Det hydrauliske trykksystemet er hjertet i enhver togbremseskopressemaskin, og utformingen av oljesylinderarrangementet er den teknisk mest betydningsfulle forskjellen mellom konkurrerende produkter. Konvensjonelle pressemaskiner bruker sylindre med fast posisjon som påfører kraft fra en enkelt retning, noe som skaper en iboende risiko for ujevn trykkfordeling over formflaten, spesielt i støpeformer med flere hulrom som brukes til produksjon av høyt volum. Denne ujevnheten manifesterer seg som tetthetsvariasjon i den ferdige bremseskoen, som igjen gir inkonsekvente slitasjeegenskaper og potensielt for tidlig driftssvikt.

Den flytende oljesylinderdesignen adresserer denne begrensningen fundamentalt. I et flytende sylinderarrangement er sylinderen fri til å justere seg selv i forhold til formoverflaten når trykket påføres, og kompenserer automatisk for mindre variasjoner i materialtykkelse, formslitasje og dimensjonstoleranser som akkumuleres over tid i ethvert produksjonsmiljø. Resultatet er trykkfordeling som forblir konsistent over hele formflaten gjennom pressesyklusen, uavhengig av den spesifikke tilstanden til en individuell form eller de små variasjonene som uunngåelig oppstår mellom produksjonspartier. For togbremseskoproduksjon hvor dimensjons- og tetthetskonsistenskravene er nøye spesifisert, er den flytende oljesylinderdesignen ikke en luksusfunksjon, men en grunnleggende ingeniørmessig nødvendighet.

Strukturell stivhet og rammekonstruksjon

Rammen til en togbremseskopressemaskin må tåle den fulle hydrauliske pressekraften med ubetydelig avbøyning gjennom millioner av pressesykluser i løpet av utstyrets levetid. Rammeavbøyning under belastning er fienden til konsistent produktkvalitet: selv små mengder bøyning i pressrammen oversetter direkte til trykkfordelingsujevnheter ved formflaten. Kvalitetspressemaskiner for togbremsesko bruker tung-gauge sveiset stålrammekonstruksjon med nøyaktig maskinerte styresøyler og stempel som opprettholder innrettingstoleranser under full nominell belastning.

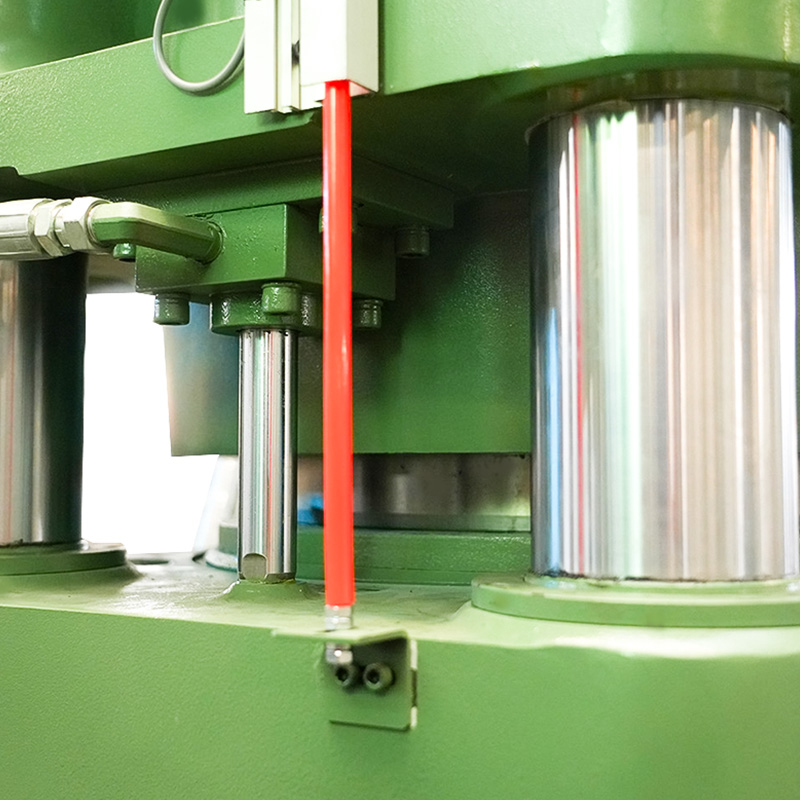

Styresøylesystemet, typisk fire søyler anordnet ved hjørnene av presseplaten, er spesielt viktig for å opprettholde parallell plateinnretting gjennom hele presseslaget. Søylediameter, overflatehardhet og smøresystemdesign bidrar alle til langsiktig vedlikehold av innrettingsnøyaktighet. I en veldesignet togbremseskopressemaskin er slitasje på styresøyler forutsigbar og håndterbar gjennom planlagt vedlikehold, snarere enn en uforutsigbar kilde til variasjon i produktkvalitet.

Styresystemevne og prosessprogrammerbarhet

Moderne togbremseskopressemaskiner er utstyrt med programmerbare kontrollsystemer som lar operatører definere og lagre komplette presseprogrammer som spesifiserer hydrauliske trykkprofiler, temperaturinnstillinger, pressevarighet, oppholdstid ved maksimalt trykk og dekompresjonshastigheter. Evnen til å lagre og tilbakekalle disse programmene med presisjon er avgjørende for produksjonsmiljøer der flere bremseskospesifikasjoner er produsert på samme maskin, og hvor prosesskonsistens fra skift til skift og operatør til operatør er et kvalitetskrav.

Avanserte PLS-baserte kontrollsystemer med berøringsskjermgrensesnitt gjør at prosessparametere kan angis med presisjon, overvåkes i sanntid og logges automatisk for kvalitetssporbarhetsformål. Alarm- og feildeteksjonssystemer som identifiserer avvik fra programmerte parametere under pressesyklusen og stopper maskinen før en defekt del produseres, er en betydelig kvalitetssikringsfunksjon som reduserer skrot- og etterarbeidskostnader i høyvolumproduksjon.

Muggkompatibilitet og hurtigskiftesystemer

En togbremseskopressemaskin er bare så allsidig som dens evne til å imøtekomme utvalget av formkonfigurasjoner som kreves for bremseskospesifikasjonene i produksjon. Nøkkelhensyn inkluderer den maksimale formstørrelsen maskinen kan akseptere, dagslysåpningen mellom platene når pressen er helt åpen, plateoverflaten og formmonterings- og innrettingssystemet som brukes. Hurtigskiftende formsystemer med standardiserte monteringsgrensesnitt, hydraulisk formklemming og forhåndsinnstilte justeringsfunksjoner reduserer formbyttetiden betraktelig sammenlignet med manuelle nedboltningssystemer, som har en direkte innvirkning på produksjonsplanleggingsfleksibilitet og generell utstyrseffektivitet.

Konsekvent trykkfordeling er uten tvil det viktigste ytelseskravet til en togbremseskopressemaskin, fordi det er den fysiske mekanismen som alle nøkkelkvalitetsattributtene til den ferdige bremseskoens dimensjonsnøyaktighet, materialtetthet, mekanisk styrke og slitasjeegenskaper etableres gjennom. Å forstå de tekniske prinsippene bak trykkkonsistens i trykkmaskindesign avslører hvorfor visse tekniske funksjoner ikke er omsettelige i produksjonsutstyr av høy kvalitet.

Fysikken til trykkfordeling i kompresjonsstøping

Når en tog bremsesko pressemaskin lukkes på en lastet form, må den hydrauliske kraften som påføres av sylinderen overføres jevnt gjennom platen og formstrukturen til materialblandingen. I et ideelt system får hvert punkt på formflaten nøyaktig det samme trykket per arealenhet. I praksis krever det å oppnå dette idealet nøye oppmerksomhet på plateavbøyning, sylinderinnretting, formdesign og sammensatte flytegenskaper i formhulrommet.

Plateavbøyning er en av de viktigste kildene til trykkujevnhet i pressemaskiner. Når en hydraulisk kraft påføres i midten av en stempel (med en enkelt sentral sylinder, som i mange konvensjonelle design), bøyer stempelet litt, med midten avbøyer mer enn kantene. Denne avbøyningen gjør at materialet i midten av formen får mer trykk enn materialet i kantene, noe som resulterer i en bremsesko med høyere tetthet i midten enn i periferien. I støpeformer med flere hulrom betyr denne effekten at hulrom plassert i midten av støpeformen produserer tettere deler enn de ved kantene, en systematisk inkonsekvens som er vanskelig å eliminere gjennom prosessjustering alene.

Hvordan flytende sylinderdesign løser innrettingsproblemet

Den flytende oljesylinderdesignen som brukes i høyytelsespressemaskiner for togbremsesko, adresserer både justeringen og lastfordelingsaspektene ved trykkkonsistens samtidig. Ved å la sylinderen justere seg selv til formflaten i stedet for å festes i en posisjon som kanskje ikke passer perfekt til formens orientering, sikrer den flytende utformingen at den hydrauliske kraftvektoren alltid er vinkelrett på formoverflaten. Dette eliminerer sidekraftkomponentene som utvikles når en fast sylinder presser mot en form som ikke er perfekt vinkelrett på sylinderaksekomponentene som skaper skjærspenninger i materialblandingen og bidrar til tetthetsgradienter i den ferdige delen.

I støpeformapplikasjoner med flere hulrom bruker noen design av togbremseskopressmaskiner flere uavhengig kontrollerte hydrauliske sylindre én per støpeform eller én per seksjon av en stor støpeform i stedet for en enkelt sentral sylinder. Dette arrangementet gjør at trykket som påføres hvert hulrom eller seksjon kan justeres individuelt, og kompenserer for formslitasjevariasjoner og materialsammensetningsflytforskjeller som utvikles i spesifikke områder av en stor form i løpet av produksjonstiden.

Temperaturuniformitet og dens rolle i trykkrespons

I varmpresseapplikasjoner hvor bremseskoblandingen presses ved forhøyet temperatur for å starte vulkaniserings- eller herdereaksjonen som gir den ferdige delen dens mekaniske egenskaper, er temperaturensartethet over formflaten like viktig som trykkensartethet. Temperaturgradienter på tvers av formplaten fører til at materialblandingen når sin herdetemperatur til forskjellige tider i forskjellige områder av formen, noe som resulterer i forskjeller i flytegenskaper, herdegrad og til slutt i tettheten og de mekaniske egenskapene til den ferdige bremseskoen.

Kvalitetspressemaskiner for togbremsesko for varmpresseapplikasjoner bruker elektrisk oppvarmede stempelplater med flere uavhengige varmesoner, temperaturføling på flere punkter over stempeloverflaten og PID (proporsjonal-integral-derivative) temperaturkontrollsløyfer som opprettholder settpunkttemperaturer med presisjon. Kombinasjonen av jevn temperatur og konsistent hydraulisk trykk skaper forutsetninger for genuint konsistent bremseskoproduksjon over hele området av store former og over lengre produksjonsserier.

Sammenligningstabell for trykkfordeling ytelse

Følgende tabell sammenligner ytelsesegenskapene for trykkfordelingen til forskjellige sylinderdesigntilnærminger som brukes i togbremseskopressemaskiner, og fremhever ingeniørmessige avveininger mellom konvensjonelle og avanserte design.

Skiftet fra manuelt betjente til automatiserte togbremseskopressemaskiner representerer en av de viktigste kapasitetsoppgraderingene som er tilgjengelige for bremsekomponentprodusenter. Automatisering i sammenheng med bremseskopressing omfatter et bredt spekter av teknologier fra grunnleggende PLS-kontroll av pressesyklusen til fullt integrerte produksjonsceller med robotisk materialhåndtering, automatisert lasting og lossing av støpeform, kvalitetsmåling i prosess og styring av produksjonsdata i sanntid. Hvert automatiseringsnivå gir spesifikke effektivitetsfordeler, og å forstå hele omfanget av hva automatiserte systemer tilbyr hjelper produsenter å identifisere hvor automasjonsinvesteringer vil gi størst avkastning.

Optimalisering av syklustid gjennom programmerte presseprofiler

Den mest umiddelbare effektivitetsfordelen med automatisering i en togbremseskopressemaskin er muligheten til å utføre optimaliserte pressesyklusprofiler med presisjon og repeterbarhet som manuell drift ikke kan matche. En pressesyklus inkluderer vanligvis en rask tilnærmingsfase (hvor platen beveger seg raskt mot formen før materialkontakt), en kontrollert pressefase (hvor trykket bygges opp med en spesifisert hastighet), en hvilefase (hvor maksimalt trykk opprettholdes i en spesifisert varighet for å tillate materialflyt og initial herding), og en kontrollert dekompresjonsfase (hvor trykket frigjøres med en hastighet som forhindrer delaminering eller overflatedefekt del). Manuelt kontrollerte maskiner er avhengige av operatørens vurdering og responstid for å utføre disse fasene, noe som introduserer variasjon i syklusvarighet og prosessparametere som direkte påvirker produktets konsistens.

En automatisert togbremseskopressemaskin utfører hver fase av pressesyklusen i henhold til programmerte parametere, med responstider målt i millisekunder i stedet for sekundene som kjennetegner manuell intervensjon. Denne presisjonen gjør det mulig å minimere syklustidene ved å bruke den korteste oppholdstiden som konsekvent produserer deler som oppfyller spesifikasjonene, i stedet for de konservative ventetidene som operatører har en tendens til å bruke manuelt for å sikre samsvar som direkte øker maskingjennomstrømningen uten å gå på akkord med produktkvaliteten.

Materialutnyttelse og avfallsreduksjon

Automatiserte systemer optimerer materialutnyttelsen i togbremseskopressemaskinoperasjoner ved å sikre at den nøyaktige spesifiserte ladningsvekten av blandingen brukes for hver pressesyklus, og at pressparameterne utføres konsistent nok til å minimere produksjonen av deler som ikke er spesifisert, som må kasseres eller omarbeides. Manuelle operasjoner er tilbøyelige til å belaste vektvariasjoner operatører som laster masse for hånd, introduserer vektvariasjoner som resulterer i dimensjonsvariasjon i den ferdige delen og til å behandle parametervariasjoner som øker skrothastigheten.

Automatiserte sammensatte lastesystemer som bruker veiedispenserende trakter eller forhåndsveide sammensatte ladninger eliminerer ladningsvektvariasjoner ved kilden. Kombinert med prosesskonsistensen levert av programmert trykksykluskontroll, reduserer denne automatiseringen materialavfall fra skrot og etterarbeid til en brøkdel av det som er typisk ved manuelle operasjoner. For et materiale som er så kostbart som høyytelsesfriksjonsblanding, representerer denne avfallsreduksjonen en betydelig direkte kostnadsbesparelse som bidrar meningsfullt til økonomien ved investering i automatisert togbremsepressemaskin.

Integrasjon med kvalitetsovervåking og sporbarhetssystemer

Automatiserte bremseskopressemaskiner for tog genererer prosessdata, hydrauliske trykkkurver, temperaturlogger, syklustidsregistreringer og avviksvarsler for hver del som produseres. Disse dataene kan fanges opp automatisk og kobles til delidentifikasjon gjennom strekkode- eller RFID-systemer, og skaper en komplett sporbarhetsrecord som kobler hver ferdige bremsesko til de spesifikke prosessparametrene de ble produsert under. Denne sporbarhetsevnen kreves i økende grad av kvalitetsstandarder for jernbaneindustrien og av sluttkunder som trenger tillit til produksjonsprosessen bak sikkerhetskritiske komponenter.

Ningbo Delidong Machinery Technology Co., Ltd. er en profesjonell China Train Brake Shoe Press Machine Manufacturers med omfattende ingeniørkompetanse innen automatiserte pressesystemer for produksjon av bremsekomponenter til jernbane. Selskapet har flere oppfinnelses- og bruksmodellpatenter og har blitt anerkjent som en nasjonal høyteknologisk bedrift som reflekterer dybden av ingeniørinvesteringer bak produktserien for automatiserte togbremsepressemaskiner. Delidongs maskiner inneholder avansert PLS-kontroll, sanntids prosessovervåking og dataloggingssystemer som støtter kvalitetssporbarhetskravene til jernbaneindustriens kunder.

Robotintegrasjon og full produksjonscelleautomatisering

De mest avanserte automatiserte togbremseskopressemaskininstallasjonene integrerer selve pressen i en komplett produksjonscelle med robotmateriale som håndterer automatisert blandingslasting fra bulklagring, robotisk lasting og lossing av støpeformer, dimensjonskontroll i prosessen og automatisert sortering av samsvarende og ikke-konforme deler. Disse helautomatiserte cellene opererer kontinuerlig med minimal operatørintervensjon, og maksimerer produktiv pressetid og eliminerer arbeidskostnadene og variasjonen forbundet med manuelle håndteringsoperasjoner.

Full automatisering muliggjør også konsistent drift på tvers av flere skift uten ytelsesvariasjonen som oppstår mellom operatører med ulike ferdighetsnivåer og erfaring. I høyvolumsproduksjonsmiljøer der en enkelt tog-bremseskopressemaskin kan forventes å produsere tusenvis av deler per skift, oversetter konsistensfordelene med full automatisering direkte til lavere defektrater, høyere utbytte og lavere totalkostnad per del enn noe nivå med manuell drift kan oppnå.

Langsiktig effektivitet: vedlikehold, oppetid og levetid for utstyr

Automatiserte bremseskopressemaskiner for tog er vanligvis utformet med prediktive og forebyggende vedlikeholdssystemer som overvåker nøkkelkomponenter hydraulisk trykk, oljetemperatur, sylindertetningstilstand, veileder kolonnesmøring og elektrisk systemytelse og varsler vedlikeholdspersonell om å utvikle problemer før de forårsaker uplanlagt nedetid. Denne tilstandsovervåkingsevnen forvandler vedlikehold fra en reaktiv aktivitet til en proaktiv, noe som har stor innvirkning på utstyrets tilgjengelighet og produksjonsplanens pålitelighet.

Som en profesjonell Togbremseskopressmaskinfabrikk Delidong Machinery betjener både innenlandske og internasjonale markeder og tilbyr omfattende ettersalgsstøtte, inkludert installasjon, operatøropplæring, forebyggende vedlikeholdsprogrammer og reservedeler tilgjengelig som sikrer at kundene kan opprettholde effektivitetsfordelene til det automatiserte utstyret deres gjennom hele levetiden. Selskapets forpliktelse til teknisk støtte, støttet av dets sterke bransjeomdømme og langsiktige partnerskap med store bremsekomponentprodusenter, gjør det til en pålitelig partner for jernbanekomponentprodusenter som investerer i automatisert presseteknologi. Kontinuerlig forbedring gjennom integrering av de nyeste globale designkonseptene sikrer at Delidongs togbremseskopressemaskiner opprettholder høy ytelse og stabilitet gjennom år med krevende produksjonsservice.
