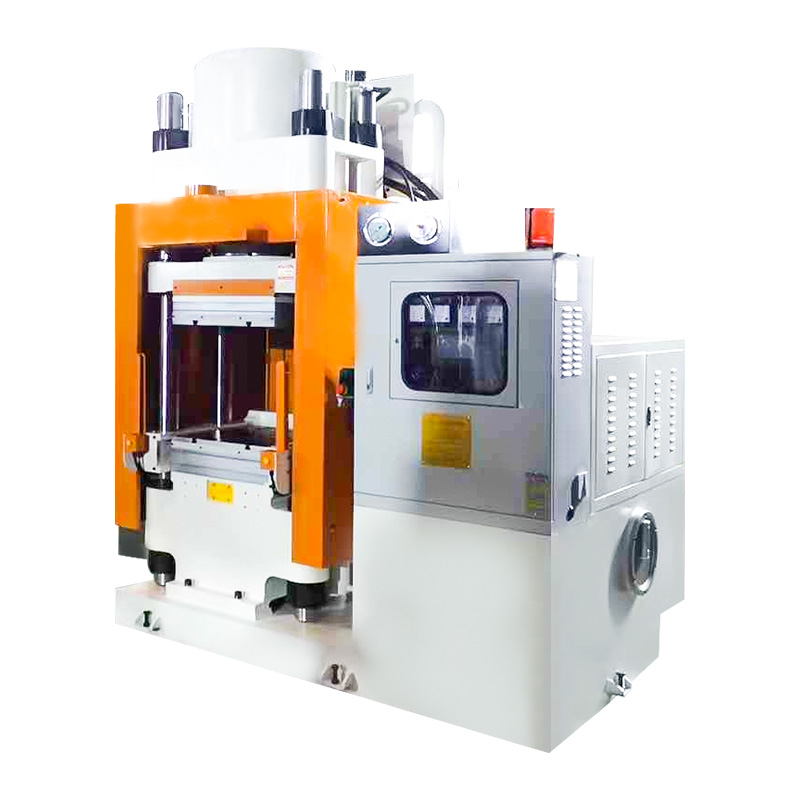

Kaldpresseformingsmaskin

I produksjonsprosessen for friksjonsbremseklosser inntar kaldpressforming en kritisk mellomposisjon mellom forberedelse av råmateriale og endelig varmpressherding. A kaldpressformingsmaskin er spesialisert utstyr designet for å komprimere løs friksjonsmaterialblanding til en sammenhengende, dimensjonsstabil preform under kontrollert hydraulisk trykk ved eller nær omgivelsestemperatur uten den forhøyede varmen som driver den termoherdende harpiksherden i det siste varmpressetrinn. Å forstå hva en kaldpressingsmaskin gjør, og hvorfor dette mellomtrinnet er så verdifullt i høykvalitets bremseklossproduksjon, er utgangspunktet for å verdsette dens rolle i den totale produksjonsprosessen.

Friksjonsmaterialblandingen som brukes i produksjon av bremseklosser er en kompleks blanding av forsterkende fibre, friksjonsmodifiserende midler, smøremidler, slipemidler og termoherdende harpiksbindemidler, typisk i pulver- eller granulær form etter blanding. I denne løse tilstanden har blandingen dårlig dimensjonsstabilitet og svært variabel lokal tetthet, noe som gjør den uegnet for direkte lasting i en varmpresseform uten forhåndskonsolidering. Direkte påfylling av løs masse i en varmpresseform kan resultere i ujevn fylling, luftinnfanging og trykkgradienter under varmpressingssyklusen som gir tetthetsvariasjoner i den herdede puten. Kaldpressformingsmaskinen løser dette problemet ved å forhåndskonsolidere blandingen til en stabil preform før den går inn i varmpressen, og skaper forutsetninger for jevn tetthet og defektfri herding i sluttfasen.

Formingssyklusen for kaldpressen: trinn for trinn

Driftssyklusen til en kaldpressformingsmaskin begynner med kontrollert lasting av en nøyaktig veid ladning av friksjonsmaterialblanding inn i formhulen. Ladevektenøyaktighet på dette stadiet er kritiske variasjoner i ladningsvekt oversettes direkte til tykkelses- og tetthetsvariasjoner i den ferdige preformen, som deretter føres gjennom varmpressherdingsstadiet inn i den ferdige bremseklossen. Kvalitets kaldpresseformingsmaskiner bruker automatiserte veie- og dispenseringssystemer som leverer sammensatte ladninger innenfor stramme vekttoleranser, og eliminerer variasjonen som manuell lasting introduserer.

Når formen er ladet, lukker kaldpressformingsmaskinen presseplaten på formen med en kontrollert hastighet, og påfører hydraulisk trykk progressivt på den sammensatte overflaten. Under den innledende fasen av pressingen omorganiseres de løse sammensatte partiklene og pakkes sammen ettersom hulrom mellom partikler elimineres. Luft som er fanget inne i blandingen må tillates å unnslippe gjennom formventilasjonssystemet i løpet av denne fasen, for rask en presselukking fanger luft i kompakten, og skaper porøsitetsdefekter som overlever varmpressherdingsstadiet og fremstår som svake punkter i den ferdige bremseklossen.

Ettersom pressingen fortsetter og hulrommene mellom partikler lukkes, øker trykket som kreves for å oppnå ytterligere fortetting raskt. Kaldpresseformingsmaskinen påfører et definert maksimalt trykk typisk i området 50 til 200 megapascal, avhengig av sammensetningsformulering og putespesifikasjon, og holder dette trykket i en kontrollert oppholdsperiode som gjør at sammensatte partikler kan konsolideres fullstendig. Ved slutten av oppholdsperioden frigjøres pressen med en kontrollert dekompresjonshastighet og den dannede preformen kastes ut av formen, klar for overføring til varmpressherdetrinnet. Hele kaldpresseformingssyklusen fullføres vanligvis på 15 til 60 sekunder per hulrom, noe som gjør den til en operasjon med høy gjennomstrømning som kan tilpasses kapasiteten til flere nedstrøms varmpresseenheter.

Nøkkelkomponenter i en kaldpressingsmaskin

De viktigste funksjonelle komponentene til en kaldpressformingsmaskin inkluderer den hydrauliske kraftenheten, pressrammen og platen, form- og utkastingssystemet, kontrollsystemet og grensesnittet for lasting og dispensering av sammensatt. Den hydrauliske kraftenheten genererer det kontrollerte trykket som driver presseoperasjonen, og dens spesifikasjoner for maksimalt trykkklassifisering, strømningshastighet, kontrollventiltype og kjølesystem bestemmer maskinens evne til å utføre presise trykkprofiler på tvers av en rekke formstørrelser og sammensatte typer.

Pressrammen må gi den strukturelle stivheten som er nødvendig for å overføre den fulle nominelle hydrauliske kraften til formen uten avbøyning, og opprettholde platens parallellitet gjennom hele presseslaget. Styresøyledesign og presisjon, som i alle pressmaskinapplikasjoner, er sentralt for å oppnå konsistensen for plateninnretting som ensartet preformtetthet krever. Formutkastingssystemet som skyver den dannede preformen ut av formhulrommet ved slutten av pressesyklusen uten å skade overflaten eller kantene, må være utformet for den spesifikke preformgeometrien og materialegenskapene som behandles, da preformene på dette stadiet av prosessen er mekanisk skjøre og lett skades av overdreven utstøtingskraft eller feiljusterte utkastningsstifter.

Kaldpressing vs. direkte varmpressing: Når kaldforming gir verdi

Ikke alle produksjonsprosesser for bremseklosser inkluderer et dedikert kaldpressingstrinn, noen produsenter presser direkte fra løs masse inn i varmpresseformen i en ett-trinns operasjon. Å forstå når kaldpressing gir tilstrekkelig verdi til å rettferdiggjøre det ekstra prosesstrinnet og utstyrsinvesteringen er en viktig faktor for produksjonsingeniører som designer eller optimaliserer en produksjonslinje for bremseklosser. Kaldpresseforming gir størst verdi i applikasjoner der friksjonsmaterialblandingen har dårlige flytegenskaper som forhindrer jevn formfylling under direkte varmpressbelastning, hvor bremseklossgeometrien er kompleks med betydelig tykkelsesvariasjon eller dype fordypninger som skaper differensialfylling, der produksjonsvolumene er høye nok til at gjennomstrømningsfordelen ved forhåndsformede ladninger lastes raskere ut i varmpresseprosessen eller den høyest mulige støpeformen. og mikrostruktur kreves av en krevende spesifikasjon. For produksjon av høykvalitets bil-, nyttekjøretøy- og jernbanebremseklosser gjelder vanligvis alle disse forholdene, noe som forklarer den utbredte bruken av kaldpresseformingsmaskiner i bransjens ledende produksjonsvirksomhet.

Ensartet materialfordeling det jevne arrangementet av alle sammensatte bestanddeler gjennom det dannede preformvolumet, med konsistent lokal tetthet og sammensetning på hvert punkt er det primære kvalitetsresultatet som en kaldpressformingsmaskin må levere. Å oppnå ekte ensartethet krever nøye styring av hele prosessen fra sammensetningsforberedelse til formlasting, pressing og utstøting, med maskinens designfunksjoner som arbeider sammen for å skape forhold som favoriserer jevn fordeling i hvert trinn.

Formdesign og dets bidrag til distribusjonsenhet

Formen som brukes i en kaldpressingsmaskin er ikke en passiv beholder, dens design påvirker aktivt hvordan massen fordeler seg under pressing. Formhulrommets geometri må utformes slik at massen fyller alle områder jevnt når pressen lukkes, uten å skape preferansielle strømningsbaner som konsentrerer massen i visse områder mens andre etterlater relativt sparsomme. For bremseklossgeometrier med avfasninger, slisser eller festefunksjoner, må formdesignet ta hensyn til måten massen flyter rundt disse funksjonene under pressbelastning og sikre at trykket overføres jevnt til alle overflater.

Muggventilering er like viktig for jevn fordeling. Når pressen lukkes og hulrom mellom partikler kollapser, må luft kunne unnslippe raskt og jevnt gjennom formventilasjonssystemet. Utilstrekkelig ventilasjon forårsaker mottrykk som motstår sammensetningskonsolidering i dårlig ventilerte områder, og skaper lokale tetthetsmangler. Kvalitetsforme for kaldpressemaskiner inkluderer nøye utformede ventilasjonskanaler eller sintrede ventilasjonsinnsatser som lar luft slippe ut fritt under pressing uten å la massen ekstrudere ut av formhulen.

Kontrollert pressehastighet og dens effekt på sammensatt flyt

Hastigheten som kaldpressformingsmaskinen påfører trykk på blandingen har en direkte og signifikant effekt på hvor jevnt blandingen fordeler seg i formen. Hvis pressen lukkes for raskt, har ikke massen tid til å strømme for å fylle fjerntliggende områder av formhulen før konsolidering begynner, noe som resulterer i tetthetsgradienter mellom godt fylte sentrale områder og tynt fylte perifere områder. Rask pressing fanger også luft inne i kompakten før den kan slippe ut gjennom ventilasjonssystemet, noe som skaper porøsitet som vedvarer gjennom herdestadiet med varmpress.

A kaldpressformingsmaskin med programmerbar pressehastighetskontroll lar presseingeniøren definere en flerfasepressingsprofil: en langsom innledende tilnærmingsfase som lar massen begynne å distribuere under lett trykk, en kontrollert mellomfase som fortsetter distribusjon mens konsolidering initieres, og en siste høytrykksfase som oppnår måltettheten til preformen. Denne profilbaserte tilnærmingen til presshastighetsstyring er et av de mest effektive verktøyene for å oppnå jevn fordeling over et bredt spekter av sammensatte formuleringer og formgeometrier.

Ytelsesfaktorer for enhetlig distribusjon: Sammenligningstabell

Følgende tabell oppsummerer nøkkelfaktorene som påvirker materialfordelingens ensartethet i kaldpresseformingsmaskinoperasjoner, og identifiserer mekanismen for hver effekt og design- eller prosessfunksjonene som adresserer den.

Rollen til fremstilling av sammensatte for å støtte distribusjonsenhet

Ensartet materialfordeling i produksjonen av kaldpressformingsmaskinen begynner oppstrøms i sammensetningsfremstillingsstadiet. En friksjonsmaterialblanding som er jevnt blandet, med alle bestanddeler jevnt fordelt gjennom hele partiet, gir starttilstanden som gjør at kaldpressformingsmaskinen kan levere jevn preformkvalitet. Blanding med segregering der tyngre partikler har lagt seg vekk fra lettere partikler under lagring eller håndtering vil gi preformer med komposisjonsvariasjon som påvirker friksjons- og slitasjeegenskaper uavhengig av hvor godt presseoperasjonen utføres. Kaldpresseformingsmaskinen fungerer derfor mest effektivt som en del av et komplett prosesssystem der blandingsfremstilling og håndteringspraksis er utformet for å opprettholde ensartet blanding helt frem til punktet for lasting av formen.

Spørsmålet om hvorfor pressing ved lav temperatur i motsetning til direkte varmpressing av blandingen i et enkelt høytemperaturtrinn gir sterkere og mer pålitelige bremseklosser, er et som går til kjernen av materialvitenskapen om termoherdende friksjonskompositter. Svaret involverer måten termoherdende harpikssystemer reagerer på den kombinerte påføringen av varme og trykk, og de spesifikke fordelene ved å skille disse to prosessinputene ved å påføre trykk først ved lav temperatur, og deretter påføre varme under et påfølgende dedikert herdetrinn sørger for å oppnå høyest mulig tetthet og strukturell integritet i den ferdige puten.

Den termohærdende harpiksoppførselen ved lav vs. høy temperatur

Termoherdende harpikser bindemiddelsystemene som brukes i praktisk talt alle høyytelses bremseklossblandinger gjennomgår en karakteristisk viskositet-temperatur-oppførsel som er sentral for å forstå hvorfor lavtemperaturpressing er fordelaktig. Ved romtemperatur er de fleste herdeplaster faste eller halvfaste, med høy viskositet som hindrer betydelig flyt. Når temperaturen øker, går harpiksen gjennom en mykningsfase hvor viskositeten synker og harpiksen blir flytende nok til å fukte overflatene til forsterkende fibre og fyllpartikler og strømme under trykk. Ved høyere temperaturer begynner tverrbindingsreaksjonen og harpiksen forvandles irreversibelt fra en viskøs væske til et stivt termoherdet fast stoff.

I en enkelt-trinns direkte varmpresseprosess blir blandingen lastet inn i en oppvarmet form hvor den samtidig presses og herdes. Problemet med denne tilnærmingen er at harpiksen begynner å herde før forbindelsen har hatt muligheten til å konsolidere seg fullstendig og oppnå maksimal tetthet under trykk. Når herdingen har begynt, motstår den økende harpiksviskositeten strømmen som er nødvendig for fullstendig fortetting, og eventuelle hulrom eller soner med lav tetthet som er tilstede når herdingen starter, blir låst inn i strukturen til den ferdige puten. Kaldpresseformingsmaskinen unngår dette problemet ved å konsolidere blandingen til maksimal tetthet før noen herding finner sted, og sikre at varmpresse-herdetrinnet begynner med en helt tett, hulromsfri preform i stedet for en løs, delvis konsolidert ladning.

Defektreduksjon gjennom forhåndskonsolidering

Defektene som oftest observeres i bremseklosser produsert uten en kaldpressdannende trinnporøsitet, delaminering, overflatehull og indre sprekker er alle relatert til ufullstendig konsolidering under pressefasen. Ved å påføre kontrollert trykk på blandingen ved lav temperatur i en kaldpresseformingsmaskin før en eventuell herding begynner, løses disse defektene ved kilden. Porøsitet er eliminert fordi hele oppholdstiden for kaldpressingssyklusen er tilgjengelig for luftutdrivelse og hulromslukking uten den konkurrerende effekten av harpiksherding som ville fryse hulrom på plass. Delamineringstendensen reduseres fordi preformen kommer inn i varmpressen som en koherent bundet kompakt i stedet for en løs ladning som må konsolideres og limes samtidig.

Styrkeforbedringene som oppnås gjennom kaldpressformingsprekonsolidering er målbare og betydelige. Bremseklosser produsert via kaldpressing etterfulgt av varmpressherding viser konsekvent høyere trykkstyrke, høyere skjærstyrke ved friksjonsmateriale-til-støtteplate-bindingslinjen, og forbedret motstand mot termisk utmattelsessprekker sammenlignet med tilsvarende klosser produsert ved direkte varmpressing. Disse egenskapsforbedringene oversetter direkte til lengre levetid, mer konsistent bremseytelse over hele bremseklossens levetid og lavere risiko for for tidlig feil i krevende bruksområder.

Optimalisert herding i det påfølgende Hot-Press-stadiet

Når en fullstendig konsolidert kaldpresset preform lastes inn i varmpresseformen, starter herdeprosessen fra en mye mer gunstig starttilstand enn det som er mulig med en løs sammensatt ladning. Harpiksen har allerede blitt brakt i intim kontakt med alle de forsterkende fibrene og fyllstoffpartiklene under kaldpressingskonsolideringen, slik at når varme påføres, kan harpiksen begynne å tverrbinde umiddelbart uten først å måtte fukte tidligere tørre overflater. Dette betyr at varmpressesyklusen kan være kortere og kan bruke en mer presist kontrollert temperaturprofil optimalisert for herding i stedet for samtidig konsolidering og herding, som igjen gir en mer jevnt herdet pute med mer konsistente mekaniske egenskaper.

Ningbo Delidong Machinery Technology Co., Ltd ., en profesjonell Produsenter av kaldpresseformingsmaskiner med lang erfaring innen produksjonsutstyr for friksjonsmaterialer, designer sine kaldpresseformingsmaskiner spesifikt for å optimalisere prekonsolideringsforholdene som muliggjør dette overlegne varmpresse-herdningsresultatet. Selskapets ingeniørekspertise, støttet av flere oppfinnelsespatenter og dets status som et nasjonalt høyteknologisk foretak, gjenspeiles i presisjonstrykkkontrollen, programmerbare pressprofiler og automatiserte sammensatte lastesystemer innlemmet i produktserien for kaldpressformingsmaskiner.

Langsiktig styrke og slitestyrke: Kaldpressens fordel

Styrkeforbedringene som leveres av kaldpressing strekker seg utover de opprinnelige mekaniske egenskapene til den ferdige puten, de påvirker også hvordan putens egenskaper utvikler seg over levetiden. En kloss med høyere initial tetthet og mer fullstendig, jevn harpiksherding er mer motstandsdyktig mot trykktretthet som samler seg i bremseklosser gjennom gjentatte høyenergibremsingssykluser. Den tettere, tomromsfrie mikrostrukturen motstår sprekkinitierings- og forplantningsmekanismene som forårsaker progressiv styrketap under bruk, og opprettholder putens strukturelle integritet i en lengre del av dens totale levetid.

Slitestyrke drar tilsvarende nytte av den forbedrede mikrostrukturen oppnådd gjennom kaldpressing. Høyere tetthet betyr at friksjonsoverflaten presenterer mer materiale per arealenhet til bremsegrensesnittet, noe som reduserer slitasjehastigheten per bremsesyklus. En mer jevn fordeling av harde slipende partikler gjennom putetverrsnittet sikrer at friksjonsoverflaten opprettholder konsistent overflatetopografi når den slites, i stedet for å utvikle de lokaliserte harde og myke sonene som forårsaker ujevnt slitasjemønster og friksjonskoeffisient ustabilitet. For applikasjoner der konsistent, forutsigbar levetid for bremseklossslitasje er et nøkkelkrav til ytelse, ettersom det er på tvers av hele spekteret av bil-, nyttekjøretøy- og jernbaneapplikasjoner, er kaldpressingsmaskinens bidrag til slitestyrke en direkte og praktisk talt betydelig fordel.

Ningbo Delidong Machinery Technology Co., Ltd., som en profesjonell kaldpresseformingsmaskinfabrikk med en sterk erfaring med å levere bremsekomponentprodusenter både nasjonalt og internasjonalt, kombinerer ingeniørkompetanse med responsiv ettersalgsservice, inkludert installasjon, opplæring og tilgjengelighet av reservedeler for å sikre at kundene opprettholder de fulle ytelsesfordelene til kaldpresseformingsutstyret gjennom hele levetiden. Selskapets medlemskap i China Friction Material Association og dets langvarige industripartnerskap gjenspeiler den praktiske valideringen av deres kaldpresseformingsmaskiner i ekte produksjonsmiljøer, noe som gjør det til en pålitelig partner for produsenter som ønsker å heve kvaliteten på bremseklossene gjennom prosesskonstruert kaldpressprekonsolidering.
